Als Lieferant von UT -Messgeräten (Ultraschalldicke) wurde ich mehrfach gefragt, ob diese Geräte die Dicke korrodierter Materialien genau messen können. Diese Frage ist für Branchen von entscheidender Bedeutung, die sich auf genaue Messungen der Dicken angewiesen haben, um die Sicherheit und Integrität ihrer Geräte wie Öl und Gas, Stromerzeugung und -herstellung zu gewährleisten. In diesem Blog -Beitrag werde ich die Fähigkeiten und Einschränkungen von Ut -Dicke -Messgeräten bei der Messung korrodierter Materialien untersuchen.
Wie Ut -Dicke -Messgeräte funktionieren
Bevor Sie sich mit dem Thema der Messung von korrodierten Materialien befassen, ist es wichtig zu verstehen, wie die UT -Dicke -Messgeräte funktionieren. Diese Geräte verwenden Ultraschallwellen, um die Dicke eines Materials zu messen. Ein Ultraschallwandler emittiert hohe Frequenzschallwellen in das Material, das dann durch ihn fließt und von der hinteren Oberfläche reflektiert. Die Zeit, die es braucht, bis die Schallwellen zur hinteren Oberfläche reisen und zum Wandler zurückkehren, wird gemessen. Da die Schallgeschwindigkeit in einem bestimmten Material bekannt ist, kann die Dicke des Materials unter Verwendung der Formel berechnet werden:
[t = \ frac {v \ times t_ {rund - trip}} {2}]
Wo (t) die Dicke des Materials ist, ist (v) die Schallgeschwindigkeit im Material und (t_ {rund - trip}) die runde Reisezeit der Ultraschallwelle.
Herausforderungen der Messung korrodierter Materialien
Oberflächenunregelmäßigkeiten
Korrosion führt häufig zu Oberflächenunregelmäßigkeiten auf dem Material. Rost, Lochfraß und Skala können dazu führen, dass die Ultraschallwellen vorzeitig streuen oder reflektieren. Wenn die Oberfläche rau ist, gelangen die Schallwellen möglicherweise nicht sauber in das Material und die reflektierten Wellen können verzerrt werden. Dies kann zu ungenauen Messungen der Dicke oder sogar zu falschen Messungen führen. Wenn beispielsweise der Wandler über eine Grube gelegt wird, können die Schallwellen von den Seiten der Grube abprallen, anstatt durch die volle Dicke des Materials zu fahren, was zu einer Unterschätzung der tatsächlichen Dicke führt.
Materielle Inhomogenität
Korrosion kann auch Änderungen in der internen Struktur des Materials verursachen. Rost- und Korrosionsprodukte haben unterschiedliche akustische Eigenschaften als das Grundmaterial. Das Vorhandensein dieser Produkte kann die Schallgeschwindigkeit durch das Material beeinflussen. Da das Ut -Dicke -Messgerät für ein bestimmtes Material eine konstante Schallgeschwindigkeit annimmt, kann jede Abweichung von diesem angenommenen Wert aufgrund von Korrosion zu Messfehlern führen. Wenn beispielsweise die Korrosionsprodukte porös sind oder eine andere Dichte aufweisen, ist die Schallgeschwindigkeit unterschiedlich und die berechnete Dicke ungenau.
Multiple Reflexion und Echo -Überlappung
In korrodierten Materialien kann es mehrere Schichten von Korrosionsprodukten oder Hohlräumen innerhalb des Materials geben. Diese können mehrere Reflexionen der Ultraschallwellen verursachen, was zu einer Echo -Überlappung führt. Wenn mehrere Echos näher beieinander empfangen werden, wird es für das Ut -Dicke -Messgerät schwierig, zwischen dem wahren Rücken -Wand -Echo und den Echos von den Korrosionsschichten oder Hohlräumen zu unterscheiden. Dies kann zu falschen Dickenmessungen führen.
Die Herausforderungen überwinden
Richtige Oberflächenvorbereitung
Eine der effektivsten Möglichkeiten zur Verbesserung der Genauigkeit von Messungen der UT -Dicke an korrodierten Materialien ist die ordnungsgemäße Oberflächenvorbereitung. Dies beinhaltet das Entfernen von Rost, Skala und anderen Oberflächenverunreinigungen. Sandstrahlen, Schleifen oder Verwendung chemischer Reiniger können verwendet werden, um eine glatte und saubere Oberfläche zu erzeugen. Durch die Gewährleistung einer guten akustischen Kopplung zwischen dem Wandler und dem Material können die Ultraschallwellen effizienter in das Material gelangen, wodurch die Streuung verringert und die Qualität der reflektierten Signale verbessert werden.
Kalibrierung
Die Kalibrierung ist bei der Messung von korrodierten Materialien von entscheidender Bedeutung. Da sich die akustischen Eigenschaften des Materials aufgrund von Korrosion geändert haben können, ist es wichtig, das Ut -Dicke -Messgerät mit einem Referenzblock aus demselben Material mit einer bekannten Dicke zu kalibrieren. Dies hilft, Änderungen der Schallgeschwindigkeit durch das korrodierte Material zu berücksichtigen. Einige fortgeschrittene UT -Dicke Messgeräte ermöglichen auch eine Mehrfachpunktkalibrierung, was die Genauigkeit in inhomogenen Materialien weiter verbessern kann.
Erweiterte Signalverarbeitung
Moderne UT -Dicke -Messgeräte sind mit fortgeschrittenem Signal -Verarbeitungsalgorithmen ausgestattet. Diese Algorithmen können dazu beitragen, das Geräusch herauszufiltern und das wahre Rücken -Wand -Echo auch in Gegenwart mehrerer Reflexionen und Echoüberlappungen zu identifizieren. Beispielsweise verwenden einige Meter Spitzen -Erkennungsalgorithmen, um das hintere Wand -Echo genau zu identifizieren und falsche Echos von Korrosionsschichten oder Hohlräumen zu ignorieren.
Unsere UT -Dicke Messgeräte zur Messung korrodierter Materialien
Als Lieferant bieten wir eine Reihe hochwertiger UT -Dicker -Messgeräte an, die für die Herausforderungen der Messung korrodierter Materialien ausgelegt sind. UnserMessvorrichtung von Ultraschalldickenist mit fortschrittlicher Signal -Verarbeitungstechnologie ausgestattet, mit der das Rauschen effektiv herausgefiltert und das wahre Rücken -Wand -Echo in korrodierten Materialien identifiziert werden kann. Es hat auch ein hochauflösendes Display, das klare und genaue Dickenmesswerte bietet.

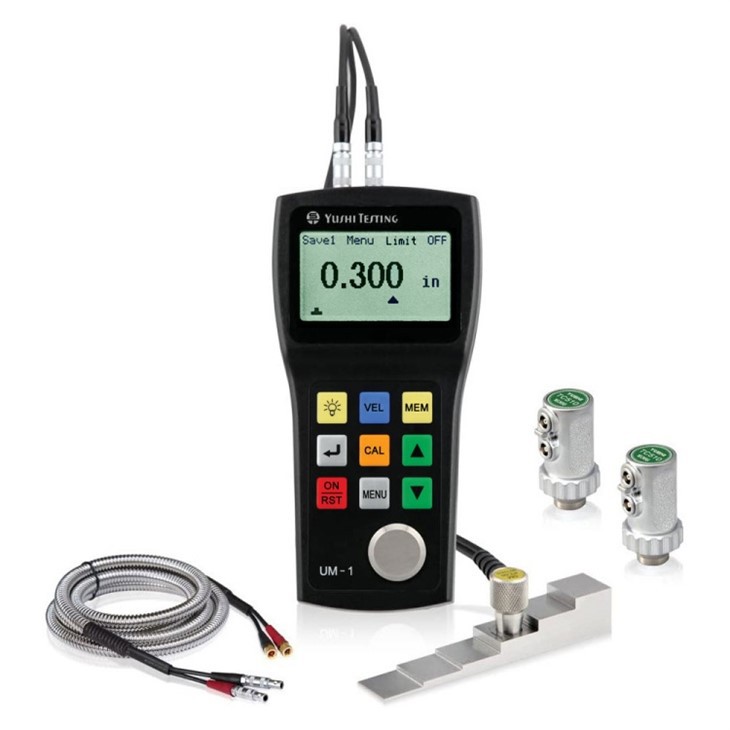

UnserNDT Ultraschalldickeist speziell für nicht zerstörerische Testanwendungen entwickelt. Es verfügt über eine Vielzahl von Messfunktionen und kann leicht kalibriert werden, um Änderungen der akustischen Eigenschaften korrodierter Materialien zu berücksichtigen.
DerUt Wandstärkeist eine weitere großartige Option zur Messung der Dicke korrodierter Wände. Es verfügt über ein kompaktes und tragbares Design, sodass es in verschiedenen Feldanwendungen einfach zu bedienen ist.
Abschluss
Während die Messung der Dicke korrodierter Materialien mit einer Ut -Dicke -Messgerät mehrere Herausforderungen darstellt, ist es möglich, genaue Messungen mit den richtigen Techniken und Geräten zu erhalten. Die richtige Oberflächenvorbereitung, Kalibrierung und die Verwendung fortschrittlicher Signal -Verarbeitungsalgorithmen können die Genauigkeit der Messungen erheblich verbessern. Unsere Auswahl an Ut -Dicke -Messgeräten ist so konzipiert, dass sie diese Herausforderungen bewältigen und zuverlässige Dickenmessungen für korrodierte Materialien liefern.
Wenn Sie ein zuverlässiger UT -Dicke -Messgerät für die Messung korrodierter Materialien benötigen, laden wir Sie ein, uns zu kontaktieren, um weitere Informationen zu erhalten und Ihre spezifischen Anforderungen zu besprechen. Unser Expertenteam ist bereit, Sie bei der Suche nach der besten Lösung für Ihre Anwendung zu unterstützen.
Referenzen
- Krautkramer, J. & Krautkramer, H. (1990). Ultraschalluntersuchungen von Materialien. Springer - Verlag.
- Amerikanische Gesellschaft für zerstörerische Tests (ASNT). (2019). Ultraschall -Testhandbuch. ASNT.
- McMaster, RP (1998). Zermondestruktives Testhandbuch: Ultraschalltests. Amerikanische Gesellschaft für zerstörerische Tests.
