Schnellwechsel-Winkelstrahlsonde für die Ultraschallprüfung

Bei Verwendung mit Wechselkeilen überträgt die abnehmbare Einkristallsonde gebrochene Wellen (Scherwellen oder Longitudinalwellen) in das Bauteil. Diese Konfiguration wird häufig für die Prüfung der Schweißintegrität verwendet. Dieses Design ermöglicht ein einfaches Scannen von vorne und hinten und verbessert die Erkennungseffizienz in der Nähe der Oberfläche.

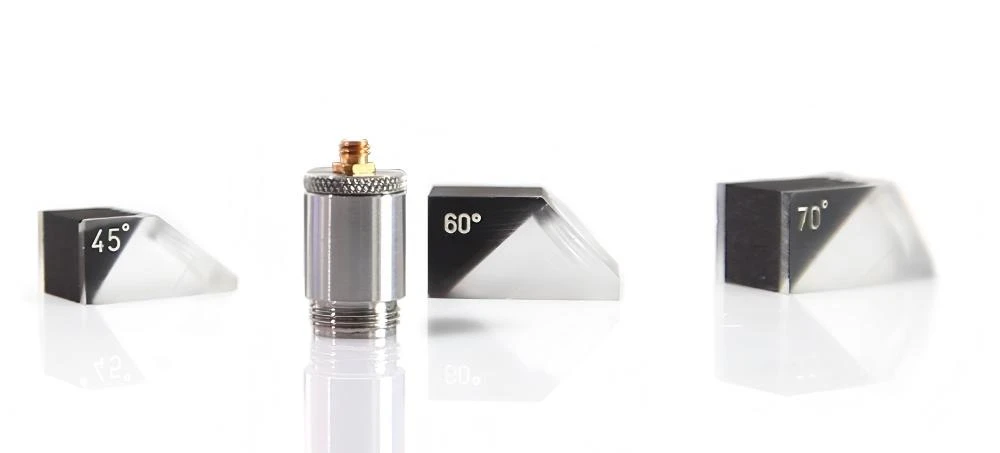

Die abnehmbare Sonde besteht aus einer Sonde und einem Keil, die als separate Komponenten getrennt werden können. Durch die Nutzung des Brechungsprinzips findet an der Grenzfläche zwischen zwei Medien eine Modenumwandlung statt, die gebrochene Transversal- oder Longitudinalwellen im Testwerkstück erzeugt. Bei einer typischen Inspektion breitet sich der Schallstrahl im erzeugten Winkel nach unten zur Unterseite des Werkstücks aus und wird dann im gleichen Winkel nach oben reflektiert. Durch Hin- und Herbewegen des Prüfkopfes kann der Schallstrahl die gesamte Höhe der Schweißnaht abtasten. Dieser Scanvorgang kann das gesamte Schweißvolumen prüfen und Diskontinuitäten entlang der Schweißlinie und innerhalb des Schweißvolumens erkennen.

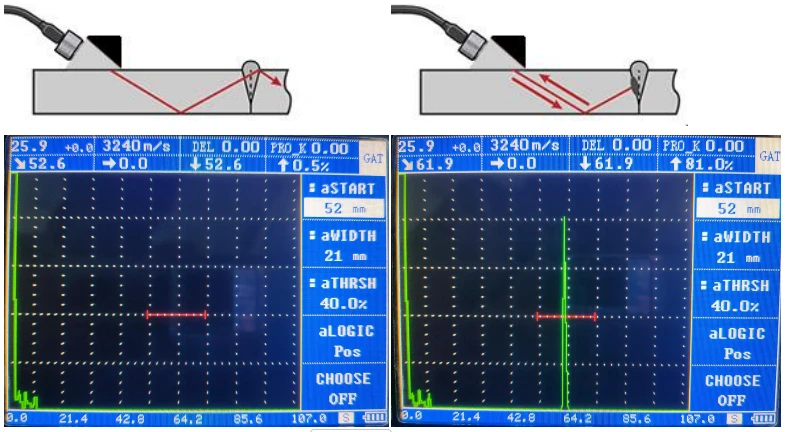

Im folgenden Beispiel durchdringt der Schallstrahl eine qualifizierte Schweißnaht, ohne reflektiert zu werden, sodass auf dem Bildschirm keine Fehleranzeige angezeigt wird. In anderen Bildern kann die Diskontinuität im Schweißbereich zu einer starken Reflexion des Schallstrahls führen und der Defektbereich wird durch ein rotes Gitter hervorgehoben.

1. Einschraubdesign mit einem Gehäuse aus 304-Edelstahl.
2. Hervorragendes Signal-zu-Verhältnis bei hervorragender Verschleißfestigkeit.

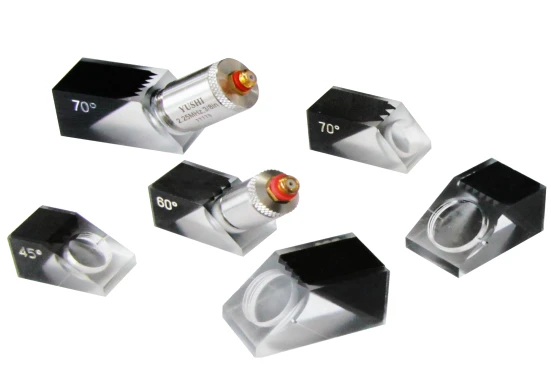

3. Der Keilblock kann ausgetauscht werden, um maximale Funktionalität zu erreichen und seine Lebensdauer zu verlängern.
4. Benutzer können die Keile nach Bedarf anpassen, um jeden Brechungswinkel innerhalb des theoretischen Ultraschallbereichs zu erreichen.
5. Oberflächendesign sorgt für optimale Kopplung mit der Werkstückoberfläche.
6. Unterstützen Sie ASTM-Testberichte

• Fehlererkennung und -dimensionierung

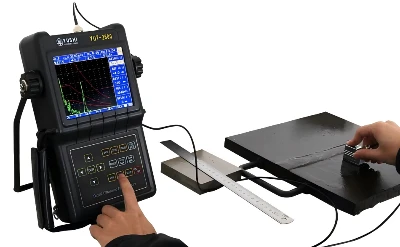

• Allgemeine Schweißnahtprüfung, auch an kleinen und dünnen Werkstücken

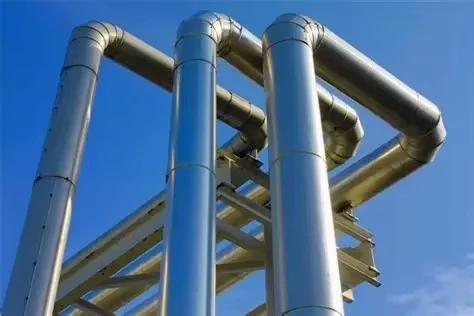

• Rohre, Druckbehälter, Lagertanks, Turbinenschaufeln

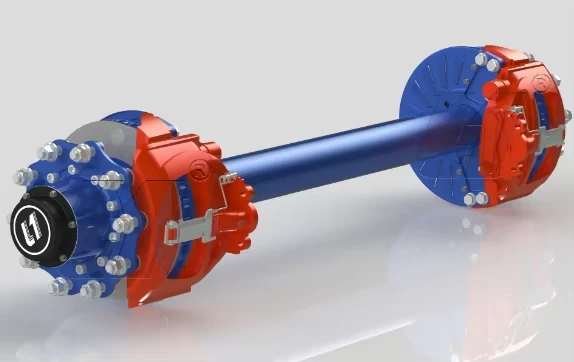

• Achsen, Schmiedeteile und Gussteile
• Bondtest
• Eisenbahnräder und Schienen
