Ultraschallpulser-Empfänger

Yushi PR10 Ultraschallpulser-Empfänger ist ein Ultraschallsystem, das auf UT-Messgeräte angewendet werden kann. Die einzigartigen Arbeitsprinzipien können den Benutzern eine effiziente genaue Anleitung bieten. Die Ausrüstung wird in verschiedenen Branchen, einschließlich der Herstellung von Luft- und Raumfahrt-, Automobil- und Maschinenherstellung, häufig eingesetzt, schnelle und präzise Ultraschalltests, Dickenmessung und Sondenerkennungstechnologien. Der Pulserempfänger umfasst Steuersoftware basierend auf der Windows -Plattform, die die Auswahl von Triggerquellen, die Übertragungsspannung, die Wiederholungsfrequenz und die Impulsbreite sowie das Umschalten zwischen Einzel- und Dual -Kristallmodi sowie Anpassung der Dämpfung und Verstärkung, um unterschiedliche Anforderungen zu erfüllen, umschaltet. Benutzer können das Open SDK (Software Development Kit) nutzen, um benutzerdefinierte Software auf verschiedenen Mainstream -Windows -Systemen zu entwickeln.

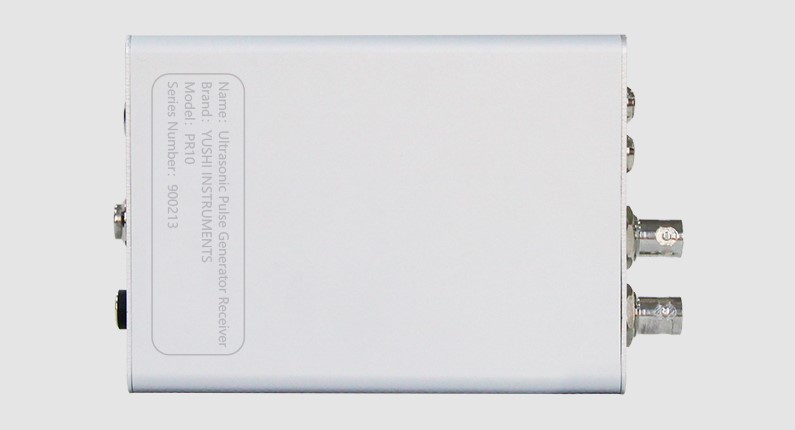

Die Zusammensetzung von PR10

• 2 BNC -Anschlüsse (Q9 -Schnittstellen): Eine ist die Signalausgangsgrenzfläche zum Anschließen mit einem Oszilloskop zur Anzeige der empfangenen Wellenform; Das andere ist das Eingangsende für die externe Auslösung.
• 2 C5 -Grenzflächen: Schnittstelle zur Anschließung einer Kristallsonde (T/R), Doppelkristallsonde erfordert zwei Grenzflächen (T/R und R);
• 1 Halbmond-Kommunikationsschnittstelle: Stellen Sie über USB - 4- Core-Halbmond-Datenkabel mit dem Computer an
• 13.5*1.35dc Power Interface: Stellen Sie eine Verbindung zu einem 5V 1A -Leistungsadapter her.



Steuerungssoftware von PR10

Die Schnittstelle der Ultraschallpuls -Sender -Empfänger -Steuerungssoftware wird wie folgt angezeigt:

1. Parameter von Auslagen

•Emissionsspannung

Es gibt 4 Emissionsspannungen, 60 V, 110 V, 150 V, 200 V optional (wenn die Dämpfung 34 Ω beträgt, kann 200 -V -Emissionsspannung nicht eingestellt werden), die zur Auswahl der erforderlichen Impulsamplitude verwendet werden.

•Pulsbreite

Die Impulsbreite kann von 1 bis 40 -mal (1 -mal etwa 28 ns) eingestellt werden.

• Wiederholungsfrequenz

Die Wiederholungsfrequenz ist die Anzahl der ultrasonischen Impulse, die pro Sekunde emittiert werden, wenn das Instrument als Generator verwendet wird, mit 4Hz, 8Hz, 16 Hz, 20 Hz, 100 Hz, 500 Hz, 1kHz, 2 kHz acht Zahnrädern, um sich aus verschiedenen Anwendungen zu entscheiden.

• Quelle auslösen

Ausgewählte Triggerquelle kann interner Trigger und externer Auslöser ausgewählt werden. Wenn der interne Auslöser ausgewählt wird, wird das Instrument selbst als Ultraschallimpulsgenerator verwendet, wenn der externe Trigger ausgewählt wird, es an einen speziellen Gerät oder einen Signalgenerator angeschlossen werden muss.

2. Parameter von Gebietsparametern

Die Empfängerparameter werden verwendet, um den Ultraschallpulsempfänger zu steuern.

• Ein-/Zwillingskristalle

Das Instrument unterstützt den Impuls-Echo-Modus und den Eingangsmodus mit dem Eingang.

Einzelkristall repräsentiert den Impuls -Echo -Modus, die Impulsübertragung und den Echoempfang über die Schnittstelle 1; Die Zwillingskristalle repräsentieren einen Ein-Empfangsmodus mit einem Sende, über die Übertragung von Impulsen über die Schnittstelle 1 und empfangen über die Schnittstelle 2.

•Dämpfung

Die Dämpfung hat 34 Ω, 50 Ω, 90 Ω, 510 Ω vier Zahnräder.

•Gewinnen

Gewinnkontrolle Die Verstärkung und Abschwächung des empfangenen Signals, der Auswahlbereich von -4 dB bis 55 dB, kann durch Schieben angepasst werden oder mit 1 dB Schritt-für-Schritt-Einstellung die Anforderungen der meisten Anwendungen erfüllen.

1.Die Analyse der UT -Sonden

UT -Sonden spielen eine sehr wichtige Rolle bei Ultraschalltests. Die Leistung der Sonde wirkt sich direkt auf die Genauigkeit und Zuverlässigkeit der Ergebnisse aus. Verwenden Sie den PR10 -Ultraschallpulserempfänger können die Zeit- und Frequenzdomänenreaktionen des Signals aus der Sonde während des Betriebs gemessen und analysiert werden.

2.ultrasonische Wandstärke und Fehlererkennung

Das Prinzip der Ultraschallpulsreflexion wird verwendet, um die Wellenform zu messen und zu analysieren. Die Fehlererkennung wird verwendet, um das Vorhandensein, die Größe und den Ort eines Defekts zu bestimmen. Dicken Messungen werden dagegen erhalten, indem die Geschwindigkeit des Materials und das Zeitintervall zwischen zwei unteren Echos kennt, wodurch die Dicke des Werkstücks berechnet wird.

3.Materialanalyse

Unter Verwendung des Prinzips der Ultraschallpulsreflexion werden die mechanischen Eigenschaften und die Qualität des Materials bewertet, indem die Geschwindigkeit gemessen wird, mit der sich Ultraschallwellen durch das Material ausbreiten. Es wird im Bereich der Materialtechnik häufig verwendet, insbesondere in der Materialbewertung und der Qualitätskontrolle.

Ein nützliches Modul zur Erkennung von Sonden

Arbeitsprinzip

Durch die Durchführung einer schnellen Fourier -Transformation am Echo -Signal des Ultraschallpulses wird sein Spektrum erhalten, wodurch seine Mittelfrequenz bestimmt und mit der nominalen Frequenz der Sonde verglichen wird, um den Zweck der Sondenerkennung zu erreichen.





Ideale Testplattform für die Messung der Dicke



Arbeitsprinzip

Die Wellenform wird unter Verwendung des Prinzips der Ultraschallimpulsreflexion gemessen, und die Dicke des Werkstücks kann durch Berechnung erhalten werden. Benutzer verbinden das Instrument einfach mit der Stromversorgung und verbinden die Sonde an die Instrumentenschnittstelle. Dann können sie die Messparamenten auf dem PC einstellen.
